Изолированный контактный рельс для электропитания кранов ISOL-CAR 92

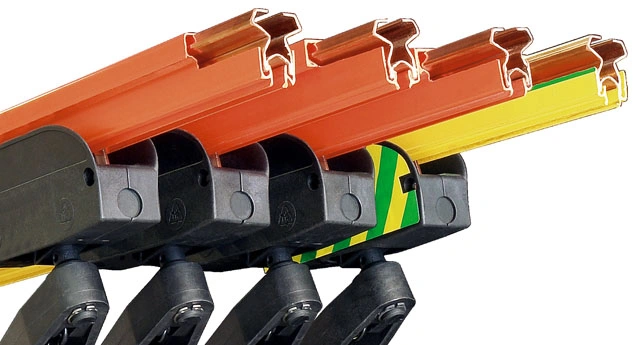

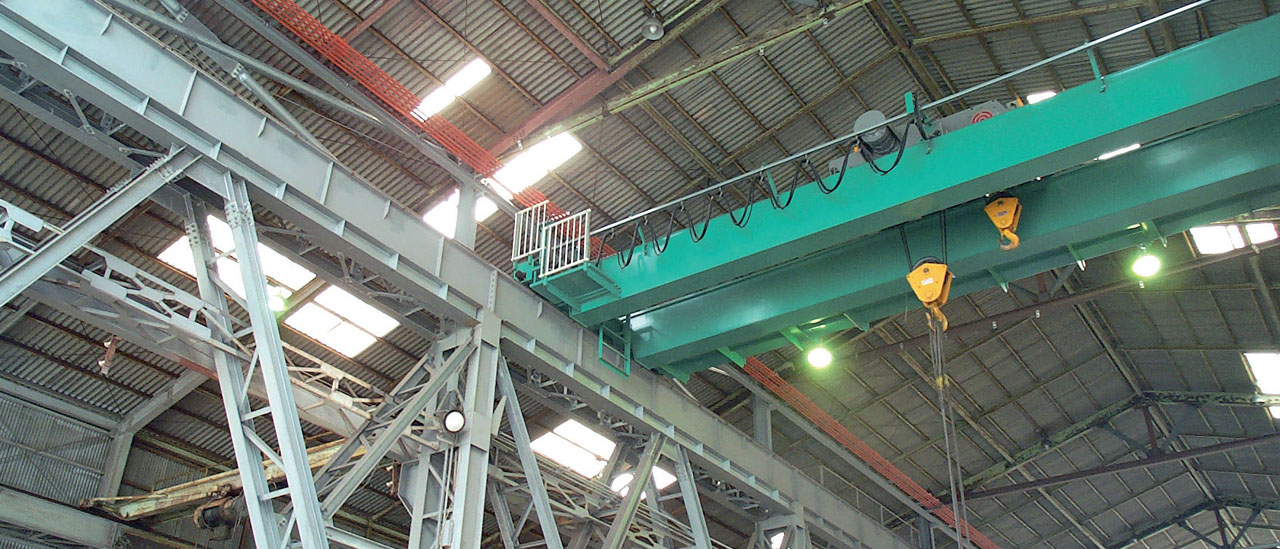

Токоподвод Cariboni серии ISOL-CAR 92 это однофазный изолированный контактный рельс. Isolcar рекомендуется для подвода питания к мощным потребителям, например мощным кранам, подъемной технике с непрерывной нагрузкой до 500A.

Проводник сделан из меди (200А, 350А и 500А) или из оцинкованной стали (110А).

Преимущества ISOL-CAR 92:

• Надежный шинопровод

• Легкая и быстрая установка

• Возможна установка как внутри, так и снаружи, во влажных и запыленных помещениях

• Неограниченное количество проводников

• Легкие проверка и осмотр

• Практически отсутствие расходов на техническое обслуживание

Технические характеристики / Диапазон токов при температуре 25 ° C /А
Ток, А	110	200	350	500
DC -50%	160	300	500	700
Материал	Сталь	Медь	Медь	Медь
Сечении, мм2	90	54	100	170
Сопротивление, Ом/м*10^-4	18,9	3,3	1,78	1,05
Полное сопротивление при 50 Гц Ом/м*10-4	18,95	3,57	2,35	1,82
Рабочее напряжение, В	600
Длина секций, м	4,5
Минимальное расстояние между рельсами, для тока 350-500А, мм	50 мм
Максимальная скорость перемещения метров /мин	200

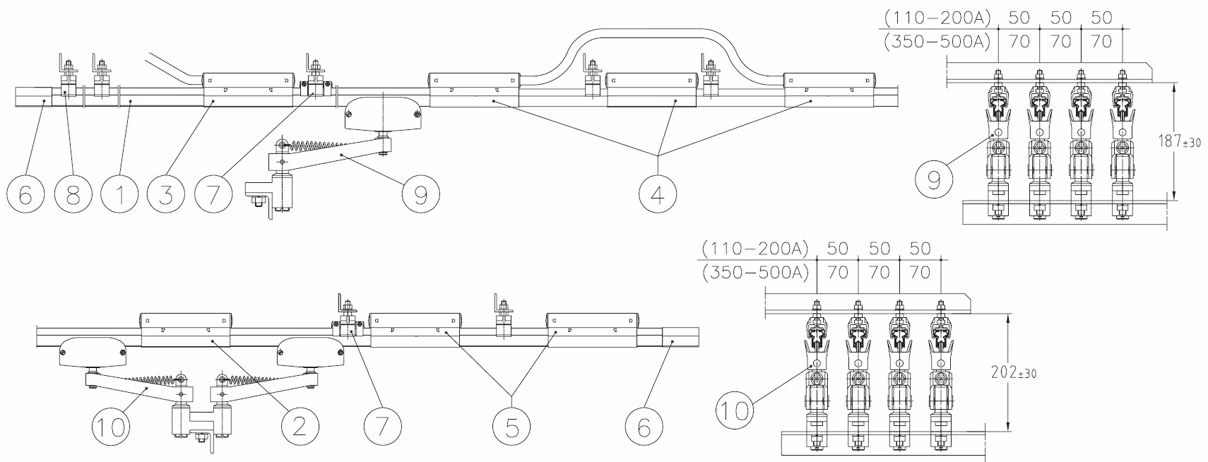

Основные элементы

1. Изолированный токосъёмный рельс

2. Стыковочная муфта

3. Питающая муфта

4. Секция расширения

5. Изолирующая секция

6. Торцевая крышка

7. Подвесной кронштейн для точки фиксации

8. Подвесной кронштейн

9. Опорная подвеска

10. Одинарный и двойной токосъёмник
